D66K3

Dimer de 6 canales 16 amperios por canal.

Prestaciones

D-66 K3 es el dimmer digital más potente de WORK, al constar de 12 canales y 25 A por canal en un chasis de 3 unidades de rack. Su fiabilidad, potencia y flexibilidad lo convierten en la herramienta ideal tanto para montajes fijos como para touring.

Su amplio espectro de elementos garantiza la seguridad del usuario y fiabilidad en el manejo. Los magnetotérmicos dobles (1P+N) garantizan la seguridad eléctrica en caso de cortocircuito o sobrecarga cortando tanto la fase como el neutro. La doble ventilación forzada (controlada con una capacidad de caudal de aire 4 veces superior a la normal) permite una refrigeración uniforme y adecuada a la capacidad de potencia desarrollada por el sistema.

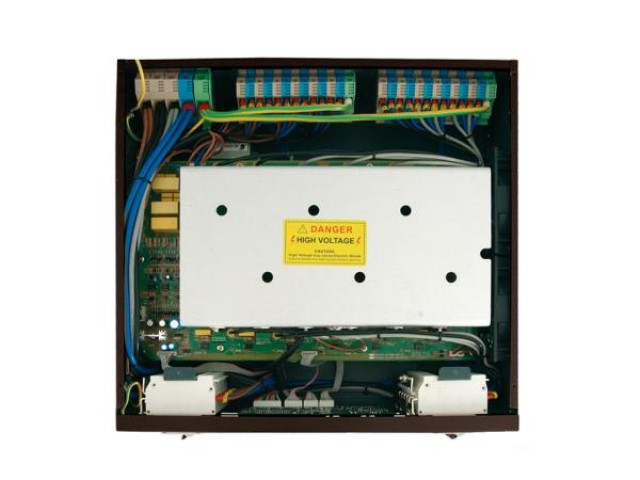

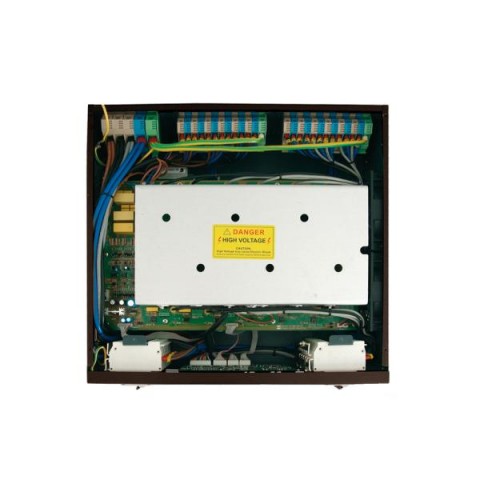

El dimensionamiento de los elementos de potencia y sujeción mecánica interior asegura la gran robustez del dispositivo. Así, la sección del cableado interno ha sido reforzada para eliminar efectos nocivos como caídas de tensión, ruidos y calentamientos innecesarios.

Gracias a su electrónica de control gobernada por microprocesadores, D 66 K3 garantiza una regulación precisa, incluso en situaciones adversas de variación de frecuencias, tensiones y ruidos en la red.

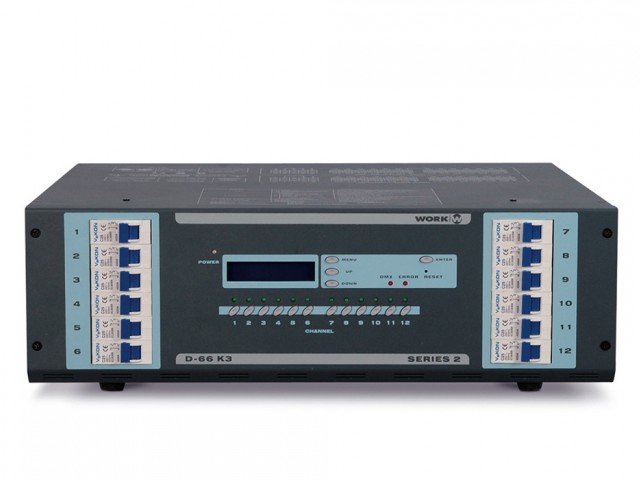

D 66 K3 resulta también muy manejable, ya que su teclado y pantalla LCD de alto contraste y 16x2 caracteres permite un fácil acceso a los menús de control.

Interfaz de panel frontal

  • La interfaz de configuración incluye 3 botones que permiten navegar a través de los menús y configurar los siguientes parametros:
  • Nivel de Preheat (precalentamiento).
  • Tiempo de respuesta.
  • Canal de inicio DMX.
  • Curva de Respuesta.
  • Idioma (Español, Inglés, Alemán y Francés).
  • Creación y edición de 3 programas (de hasta 64 chases cada uno) y configuración del tiempo entre chases y pausas.
  • Visualización del nivel porcentual de cada canal para comprobar la entrada analógica y DMX.

Protecciones

  • Doble magnetotérmico (1P+N) en cada canal para aislar la fase de entrada y el punto neutro del canal si la unidad detecta una sobrecarga o cortocircuito en la salida del canal.
  • Sistema de ventilación compuesto por 2 ventiladores (120 x 120 mm) situados en el lateral, funcionando automáticamente para reducir la temperatura interna hasta el valor prefijado.
  • Slow Start con una rampa de inicio de 4 segundos, para evitar un pico de corriente.
  • Auto-ajuste de la frecuencia de la alimentación entre 47 y 63 Hz (de acuerdo a los requerimientos de la alimentación de red) para no afectar la curva de respuesta. Asociado al ZCD (detector de paso por cero), garantiza unos niveles de salida estables.
  • Sincronización con el microprocesador para marcar los puntos de paso por cero, detectando y filtrando todas las frecuencias espúreas producidas por la red eléctrica.
  • Protección programable: configuración de cada salida con un nivel máximo para evitar variaciones súbitas de nivel que podrían afectar a la carga (al establecer una salida al 95%, protege las lámparas sin que sea visible).
  • Ciclo de trabajo completo (0-100%): el filtro interno y la circuitería de detección eliminan el ruido parasitario y permiten así el uso del ciclo completo de trabajo durante el proceso de paso por cero.

Características principales

  • Dimmer digital de 12 canales.
  • Entrada de señal: DMX 512 y analógica 0-10 V DC (permite operar con ambos tipos de señal simultáneamente).
  • Capacidad de carga: 25 A por canal. Total 18 kW (monofásico), 55 kW (trifásico).
  • Direccionamiento DMX individual y patcheo de la curva de respuesta sobre cada canal de entrada.
  • Curva de respuesta patcheable individualmente en cada canal entre Lineal, Cuadrática Cuadrática inversa, ON-OFF.
  • Nivel de pre-heat en todos los canales.
  • Buffer DMX antes fallos de conexión.
  • Magnetotérmico de protección doble (1P+N) en cada canal.
  • Auto-ajuste de la frecuencia de red entre 47 y 63 Hz.
  • Sincronización con el microprocesador, para detectar y filtrar ruidos de la red eléctrica.
  • Slow Start con una rampa de inicio de 4 segundos, para evitar un pico de corriente.
  • Memorias del programa: 3 programas (64 chases configurables cada uno).

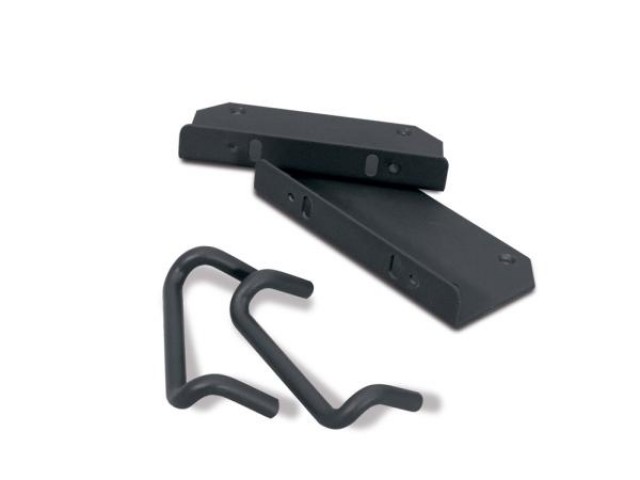

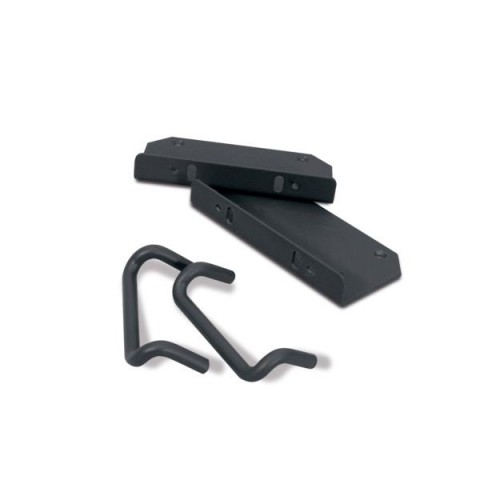

  • Piezas de fijación laterales y asas para una fácil manipulación.
  • Indicadores LED: uno por canal para el nivel de salida, presencia de señal de entrada DMX y detección de error.

Datos técnicos D 66 K3:

  • Potencia: Monofásico 230/240 V AC
  • Trifásico (3P/N/E) 380 V AC
  • Frecuencia de red: 47 – 63 Hz.
  • Potencia de Salida: Monofásico 18 kW. Trifásico 55 kW.
  • Corriente de Salida: 25 A por canal.
  • Tipo de Carga: Resistiva e Inductiva (no más del 15% de la carga nominal si es inductiva).
  • Conector de Señal: DMX in: XLR-3 pin y XLR-5 pin macho.
  • DMX thru: XLR-3 pin y XLR-5 pin hembra.
  • Analog in: SUB-D (15 pin).
  • Conector de alimentación: Terminales (L+N+E).
  • Conector de salida de canal: Terminales (L+N+E) x 12.

Dimensiones

  • Dimensiones (An x Al x Pr): 483 x 132 x 412 mm. (3 HU rack 19“).
  • Peso: 25 Kg.

Código del producto

D66K3
